圖5                                     圖6

6、參數設置：用于選擇相應的串口號。

7、電壓：調節電壓的方法有兩種。第一種就是點擊顯示框旁邊的按鈕，實現電壓的增減。第二種就是點擊電壓顯示框，就會出現所有的電壓選項，這時我們就可以選擇自己想要的電壓。由于該測試儀帶有記錄功能，在測試完成后，斷電之前會保存最后測試時的電壓并在下次開機時，自動恢復上次測量時的電壓值。

8、時鐘：調節時鐘的方法與調節電壓相同，也是有兩種。第一種就是點擊顯示框旁邊的按鈕，實現時鐘頻率的增減。第二種就是點擊時鐘顯示框，就會出現所有的時鐘頻率選項，這時我們就可以選擇自己想要的時鐘頻率。由于該測試儀帶有記錄功能，在測試完成后，斷電之前會保存最后測試時的時鐘頻率并在下次開機時，自動恢復上次測量時的時鐘頻率。

9、當時鐘頻率為3mHz時，PC機可以把AH6119麥克風測試儀識別為一個聲卡，數字麥克風采集的數據可以直接通過USB口傳輸到PC機上，并查看波形。

10、電流上限和電流下限：調節電流上限和電流下限的方法也是有兩種。第一種就是點擊顯示框旁邊的按鈕，來實現電流上下限的增減。第二種方法就是在顯示框中直接輸入電流上下限。

11、 測試說明

（1）  用配套的5V直流電源供電，控制軟件顯示相應的工作電流。如果沒有連接數字麥克風，數據將顯示接近為0.

（2）  用控制軟件調節輸出電壓，使得接線端的VDD為數字麥克風最佳工作電壓。

（3）  用控制軟件調節時鐘頻率，使得數字麥克風在最佳的時鐘頻率下工作。

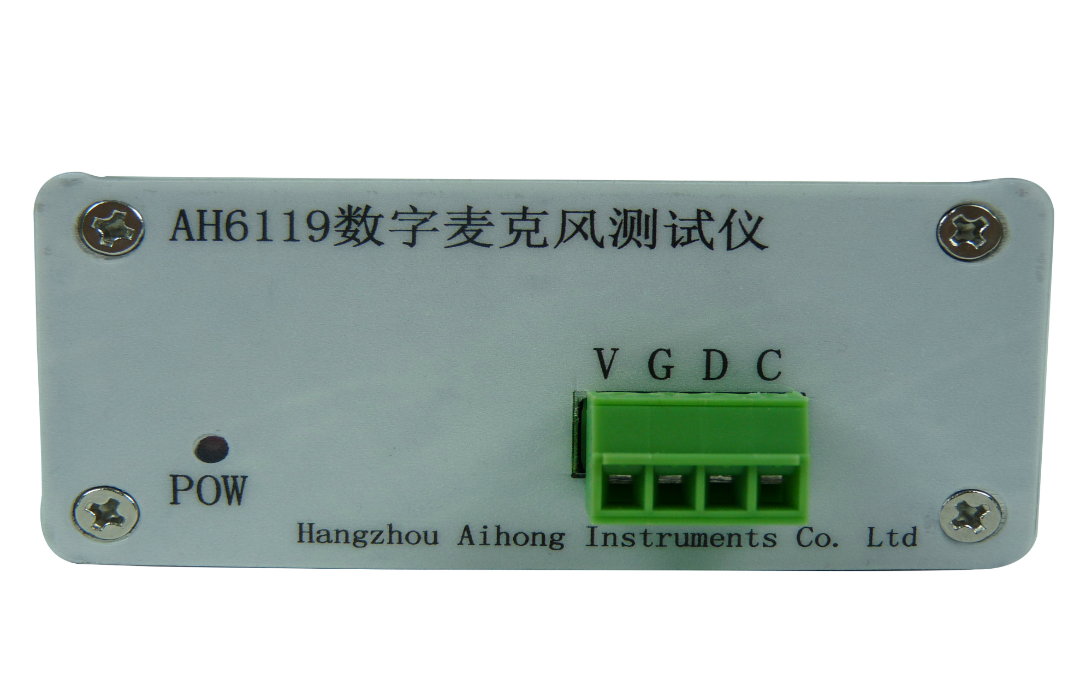

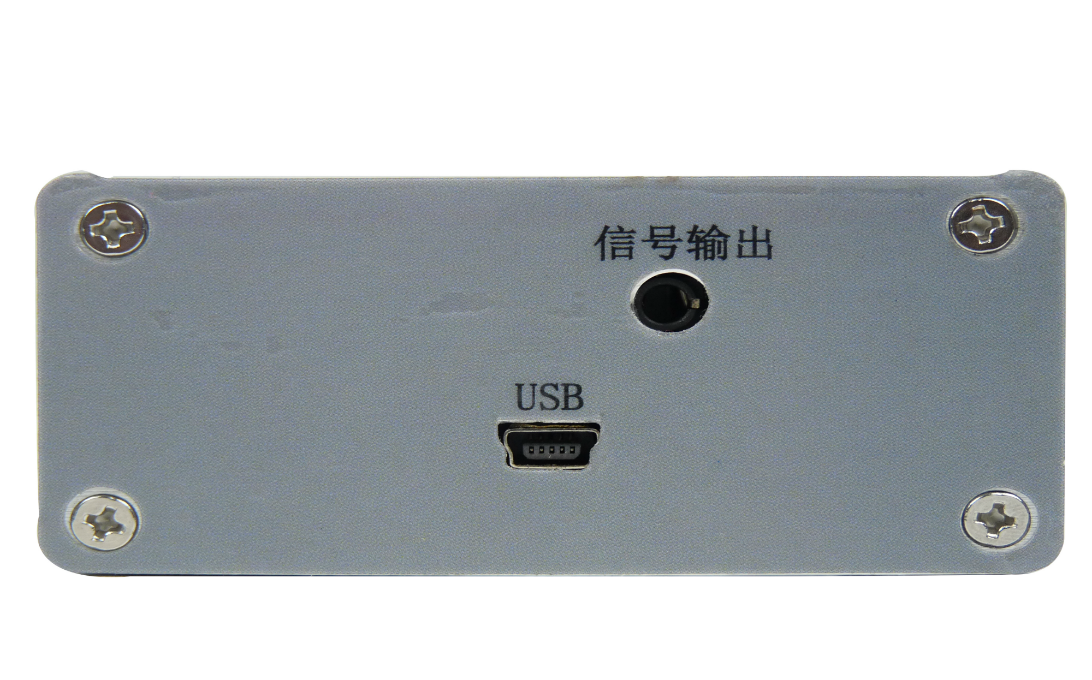

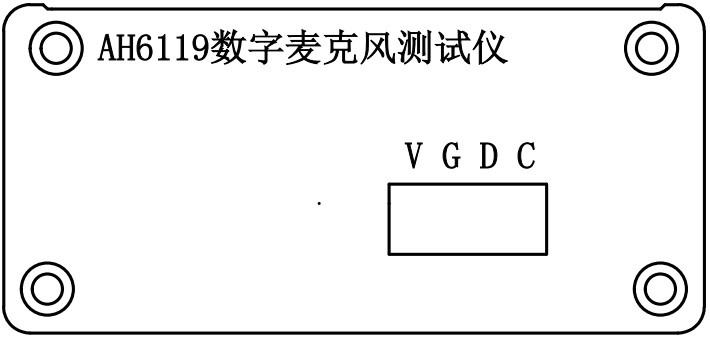

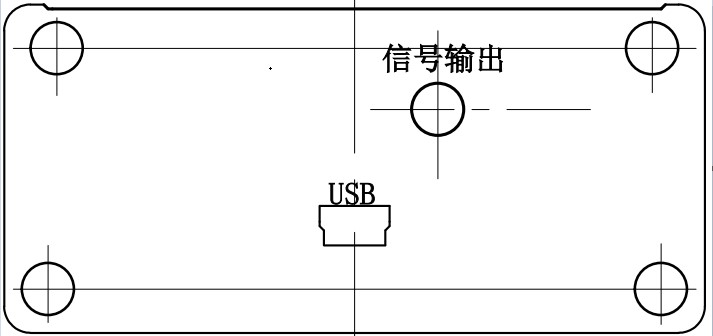

（4）  將被測數字麥克風和接線端子連接，此時儀器的信號輸出端有對應的頻信號輸出，可用耳機和儀器的信號輸出端連接監聽。

測試原理：

 數字麥克風，顧名思義就是直接輸出數字脈沖信號的麥克風電聲器件。數據經過數字麥克風輸出PDM脈沖信號，經過DFSDM濾波器輸出PCM格式數據，然后經過CODEC輸出音頻數據，經過外設，我們就能聽到經過數字麥克風采集到的音頻數據了。

 注意事項及有關說明：

1、本機應放置在通風、干燥、無腐蝕的地方，并盡量減小工作臺面的震動和 周圍環境的噪聲。

2、 應使用儀器隨帶的電源線供電，以保準測試結果的準確。

3、 請勿將手和被測數字麥克風接觸，以免產生干擾。

4、由于儀器的功率輸出增益較高，請將聽音的揚聲器和被測數字麥克風離開一些距離（大于30cm）,避免產生嘯叫。

5、 本儀器保修一年半，為用戶終身服務。
