一、 概述

聲學、振動的檢測在產品的研發、生產過程中，越來越引起人們的重視；成為保證產品質量、提升市場競爭力的重要手段。

簡單的定量測量僅給出產品的噪聲、振動總值；考慮到聲音的頻率分布，越來越多的標準選擇加入1/3 OCT頻譜定量測量；引入心理聲學的參考,加入聲音和人的聽覺感受之間的關系，聲品質測量成為聲學度量的趨勢；聲品質指標有響度、尖銳度、粗糙度、波動度、調制度、音噪比及顯著率等。



本方案給出噪聲的頻譜分析、聲品質分析及錄音后分析功能，實現對聲信號的多方位測量評估。并可根據需要，后續方便的添加新的測量通道或分析軟件。

二、 方案特點

? 噪聲多通道測量支持。后續可擴展加入振動、壓力、電流等不同物理量傳感器測量



? 1/3 OCT頻譜測量、聲品質分析等多功能支持。



? 豐富的后端分析軟件，功能擴展簡單



? 全中文操作界面



? 完全自主知識產權，升級、維護方便

三、 相關國家標準

1. GB/T 3785-2010（IEC 61672：2013） 1級 電聲學 聲級計 第1部分：規范

2. GB/T 3241-2014（IEC 61260：2014） 1級電聲學 倍頻程和分數倍頻程濾波器

3. ISO 532-1:2017  Acoustics — Methods for calculating loudness

—Part 1:Zwicker method

四、 儀器配置清單

一、儀器配置
序號	型號及名稱	主要功能	數量
1	主機	2通道噪聲信號同步采集	1
2	測試電容傳聲器	1/2’’電容傳聲器，聲電轉換	2
3	前置放大器	配合電容傳聲器使用，阻抗變換	2
4	延伸線纜	10米長，延伸傳感器
5	傳聲器固定架	用于固定傳聲器	2
6	AWA6021A型校準器	電容傳聲器聲校準使用	1
7	1/3 OCT分析軟件	2通道OCT 、1/3 OCT頻譜分析，聲壓級分析。實現噪聲的CBB分析功能	1
8	聲品質測量軟件	響度測量參照標準ISO 532-1(靜態響度、時變響度)、尖銳度、波動度和粗糙度測量	1
9	數據庫軟件	存儲及查詢各模塊測量數據	1
10	計算機	Win10 操作系統 I5以上CPU，8G內存,256G固態硬盤	1
11	價格	61000（含稅）
通道可增減，每增減一通道價格增減20000(含傳感器、1/3 OCT分析軟件、聲品質軟件授權)





五、 參數介紹

1、主機

利用計算機多媒體技術開發的信號分析儀器。多通道間嚴格同步，高精度采樣，可用在噪聲、振動等模擬信號的采集、頻譜分析及相關應用中。分析儀分信號發生器和信號采集器兩部分，發生器獨立兩通道，采集器獨立通道。采用網口進行數據通信，使用方便。



1.1采集部分主要技術指標

1、 輸入通道：2~6個

2、 輸入信號類型：電壓或ICP

3、 AD位數：24位

4、 動態范圍：大于110dB

5、 頻率范圍：0.1Hz～80kHz（1kHz為基準，誤差小于0.1dB）

6、  測量范圍：電壓10μV-10V(rms)

噪聲18 dB(A)～140dB(A)(配50mV靈敏度的傳聲器)

       振動0.03m/s2～10000m/s2(配1mV/(m/s2)加速度傳感器)

當傳感器靈敏度變化時，測量范圍將隨之不同。

7、 采樣頻率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz                                                                                                  可選（192k采樣最大支持8通道同步）

8、 輸入阻抗：>600kΩ||<200pF

9、 單獨轉速輸入通道



1.2 發生部分主要指標

1、 輸出通道：2個

2、采樣頻率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可選

（可設置單通道輸出，采樣率可支持131072和192k采樣）

3、 頻率范圍：10Hz~40kHz（1kHz為基準，誤差小于1dB）

4、 最大輸出幅度：10V（rms）

5、 諧波失真：<0.1% @2V

6、 輸出波形：正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波、用戶自定義信號等



2、測試電容傳聲器

1．尺寸：1/2’’

2．頻率范圍：10Hz~20kHz

3．靈敏度：約為50mV/Pa

4．動態范圍：16～140dB

5．頻響特性：自由場

6．溫度系數(dB/℃)：0.01

3、前置放大器

1. 類型：ICP型

2. 頻率范圍：10Hz~100kHz

3. 輸入阻抗：≥10 GΩ//0.35 pF

4. 傳輸增益：-0.15dB

5. 輸出阻抗：＜50 Ω

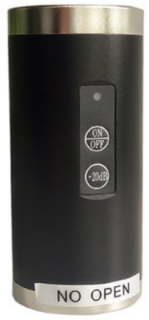

4、校準器

1. 執行標準：GB/T 15173-2010/IEC 60942:2003 1級

2. 頻率：1kHz±1Hz

3. 標稱聲壓級：94dB 和114dB

4. 聲壓級準確度：1級，±0.25dB

5. 總諧波失真：≤1%

6. 標配AWA8531型1/2″聲校準配合器

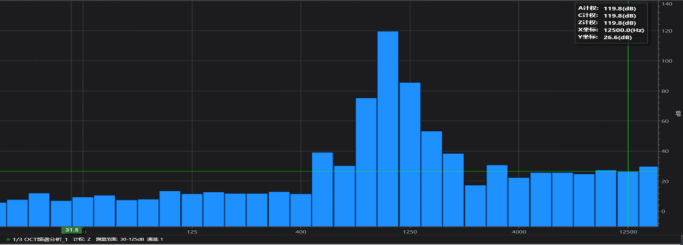

5、1/3 OCT分析軟件

1．符合標準：IEC61260 CLASS 1,GB/T3241 1級

2．頻率計權：A、C、Z可選

3．平均方式：線性、指數、恒誤差可選

4．可隨時間記錄分析結果，最小記錄間隔為0.01s



8、采集分析軟件

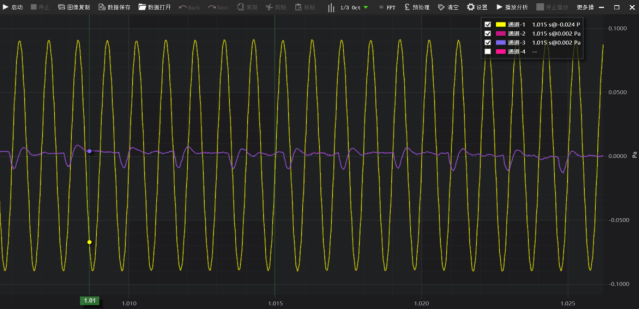

1. 實時采集顯示波形，支持多通道同步采集，采集時間可設定。

2. 可對波形數據剪切.粘貼.復制.另存,放大,縮小.

3. 配相應軟件可對記錄波形進行后分析

9、頻率分析軟件模塊

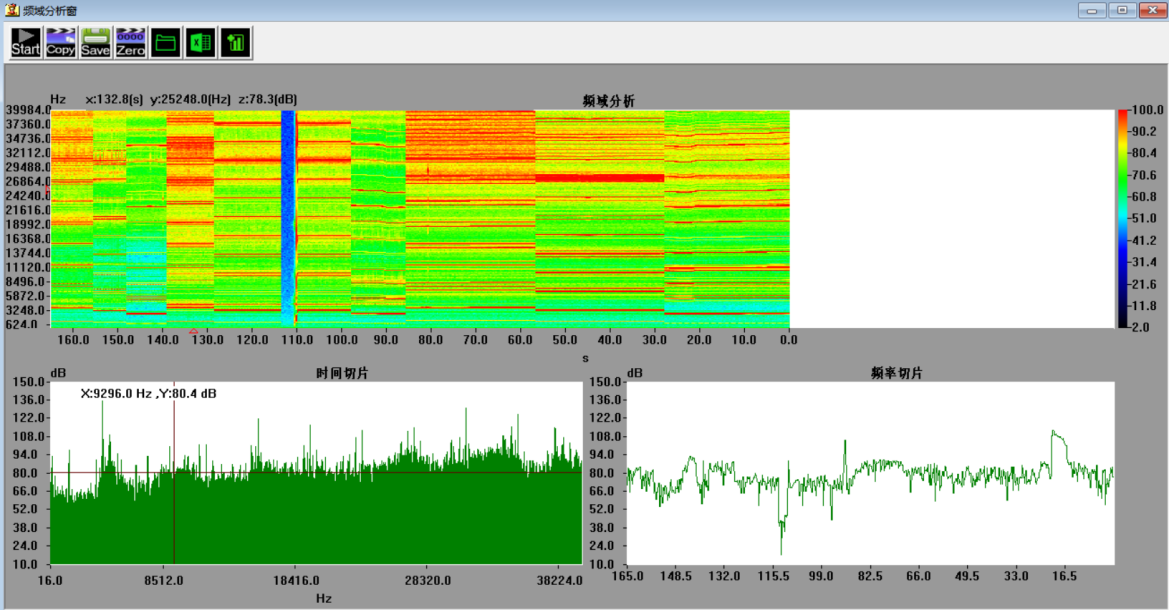

1、以色譜圖的形式直觀展現產品一段時間的頻譜變化

2、用于故障特征點分析診斷用，橫坐標為時間，縱坐標頻率，分貝大小用顏色表示；

3、時間切片，顯示某一時刻頻率、幅值二維圖

4、頻率切片，顯示某一頻率的時間歷程二維圖

       5、數據可保存，后續脫機分析

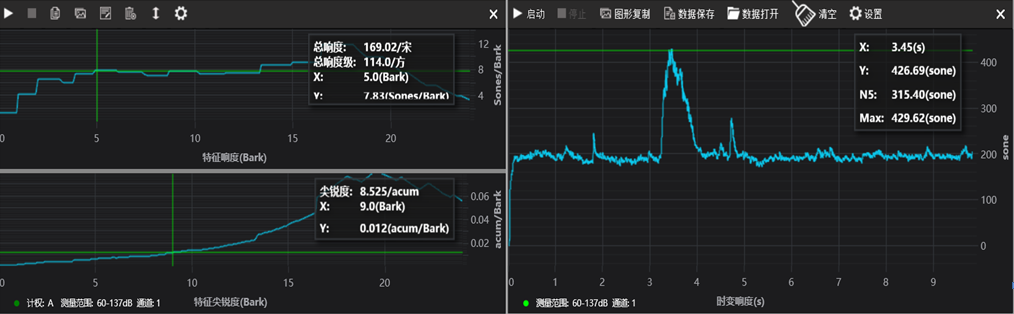

10、聲品質測量

1、響度參照標準ISO 532_1(靜態響度、時變響度)

2、尖銳度采用Aures分析方法

2、 多指標同時測量
