一、 概述

對于速度變化的機器，其振動和噪聲信號的頻率、幅度隨著轉速的變化而變化。旋轉頻率被稱為基頻，而基頻的比例頻率稱為階次頻率。旋轉機械通常由軸承、齒輪、風葉等部件構成，這些零部件發生振動時，其振動頻率通常是旋轉頻率的倍數，于階次相對應。因此，從階次譜可以分析出哪個機械零件存在異常。

二、 方案特點

? 轉速、噪聲、振動多通道同步采樣

? 窄帶頻譜圖、三維色譜圖、階次譜圖實時測量刷新

? 轉速、頻譜、階次隨時間實時刷新

? 頻譜、階次隨轉速快速切換刷新

? 指定時刻頻譜曲線、頻譜對比分析

? 可與第三方軟件通信

? 錄音后分析

? 多階次及總值做限值判斷，自動實現旋轉機械的在線判斷

? 自動觸發測量，多種觸發方式

? 全中文操作界面

? 完全自主知識產權，升級、維護方便





三、 參數指標

n 轉速 振動頻譜 噪聲頻譜

n 轉速波動 噪聲波動 振動波動

n 噪聲隨轉速曲線 振動隨轉速曲線 三維色譜圖

n 階次帶寬值 任意帶寬總值 階次超標判斷



四、
配置清單

序號	名稱	主要功能	數量
1	主機	2通道噪聲、振動和轉速信號同步采集	1
2	前置放大器	配合電容傳聲器使用，阻抗變換	1
3	電容傳聲器	1/2’’電容傳聲器，聲電轉換	1
4	聲校準器	1級校準器，電容傳聲器聲校準使用	1
5	光電轉速表	光電提取轉速信號	1
6	霍爾轉速表	霍爾方式提取轉速信號	1
7	三腳架	1.5米，固定電容傳聲器	1
8	立體聲耳機	用于耳機監聽	1
9	加速度傳感器	單軸向ICP型加速度傳感器	1
10	延伸電纜	BNC-BNC連接線，10m長。延伸傳感器	2
11	1/3 OCT分析模塊	2通道OCT 、1/3 OCT頻譜分析	1
12	fft分析軟件	2通道窄帶頻譜分析	1
13	頻域分析軟件	三維色譜圖，時間、頻率、幅度關系	1
14	瀑布圖分析軟件	以時間、頻率、幅度三維坐標形式展現產品一段時間的頻譜變化	1
15	階次分析軟件	實時階次跟蹤，二維圖形式顯示階次譜	1
16	轉速分析	配合光電、霍爾等傳感器，轉速分析	1
17	采集分析軟件	原始波形查看，后分析	1
18	數據對比分析	多組數據對比分析，數學運算	1
19	數據庫軟件	存儲及查閱各模塊測量數據	1
20	筆記本	dell品牌機 Win10以上 操作系統 I5及以上CPU，8G內存,256G固態硬盤	1
21	總價  103000元（含稅）
標配2通道，增加一通道噪聲或振動測量，價格增加18100



五、
參數介紹

1、主機

? 自帶轉速通道，多種轉速測量方式支持

? 支持多通道同步輸入，多物理量支持

? 多采樣率可設，最高支持192kHz采樣

? 內置鋰電池，20h長時測試



1.1采集部分主要技術指標

1、 輸入通道：2~6個

2、 輸入信號類型：電壓或ICP

3、 AD位數：24位

4、 動態范圍：大于110dB

5、 頻率范圍：0.5Hz～80kHz（1kHz為基準，誤差小于0.1dB）

6、  測量范圍：電壓10μV-10V(rms)

噪聲18 dB(A)～140dB(A)(配50mV靈敏度的傳聲器)

       振動0.03m/s2～10000m/s2(配1mV/(m/s2)加速度傳感器)

當傳感器靈敏度變化時，測量范圍將隨之不同。

7、 采樣頻率： 8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz

8、 輸入阻抗：>600kΩ||<200pF

9、 轉速輸入通道：   500轉~3W轉。可增加反光點降低轉速測量范圍，或定制不同轉速測量區間。



1.2 發生部分主要指標

1、 輸出通道：2個

2、采樣頻率：192kHz

3、 頻率范圍：10Hz~40kHz（1kHz為基準，誤差小于1dB）

4、 最大輸出幅度：2V（rms）

5、 諧波失真：<0.1% @2V

6、 輸出波形：正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波等



2、預極化測試電容傳聲器

1．尺寸：1/2’’

2．頻率范圍：10Hz~20kHz

3．靈敏度：約為50mV/Pa

4．動態范圍：16～140dB

5．頻響特性：自由場

6．溫度系數(dB/℃)：0.01

3、前置放大器

1. 類型：ICP型

2. 頻率范圍：10Hz~100kHz

3. 輸入阻抗：≥10 GΩ//0.35 pF

4. 傳輸增益：-0.15dB

5. 輸出阻抗：＜50 Ω

4、單軸向振動加速度計

1．類型：ICP型

2．靈敏度：≈5mV/m·s-2

3．頻率范圍：0.5~5kHz

4．溫度范圍：-40 ~ +120

5、聲校準器

1. 執行標準：GB/T 15173-2010/IEC 60942:2003 1級

2. 頻率：1kHz ±1Hz

3. 標稱聲壓級：94dB 和114dB

4. 聲壓級準確度：1級，±0.3dB

5. 總諧波失真：≤1%

6. 標配1/2″聲校準配合器

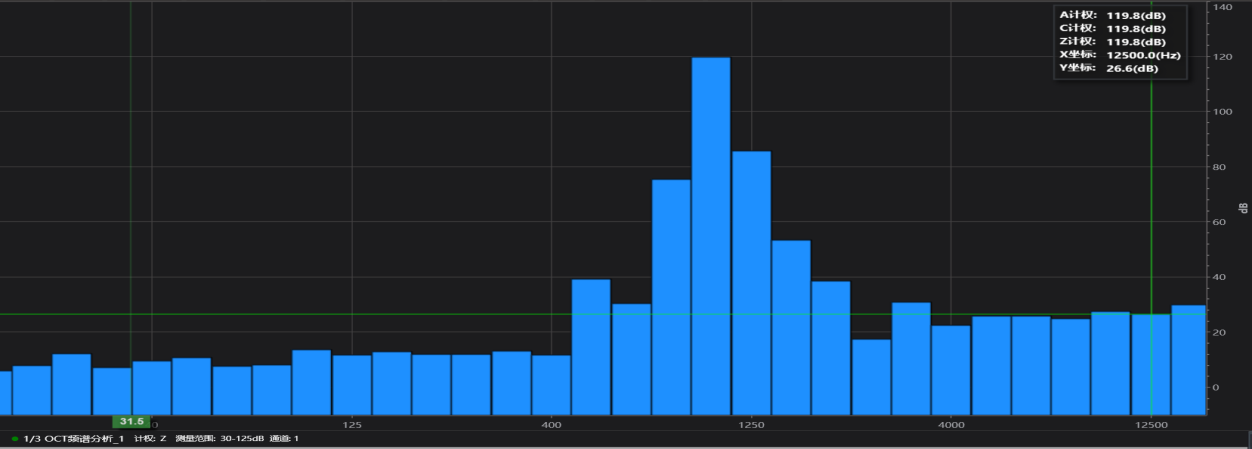

6、1/3 OCT分析軟件

1．符合標準：IEC61260 CLASS 1,GB/T3241 1級

2．頻率計權：A、C、Z可選

3．平均方式：線性、指數、恒誤差可選

4．可隨時間記錄分析結果，最小記錄間隔為0.01s

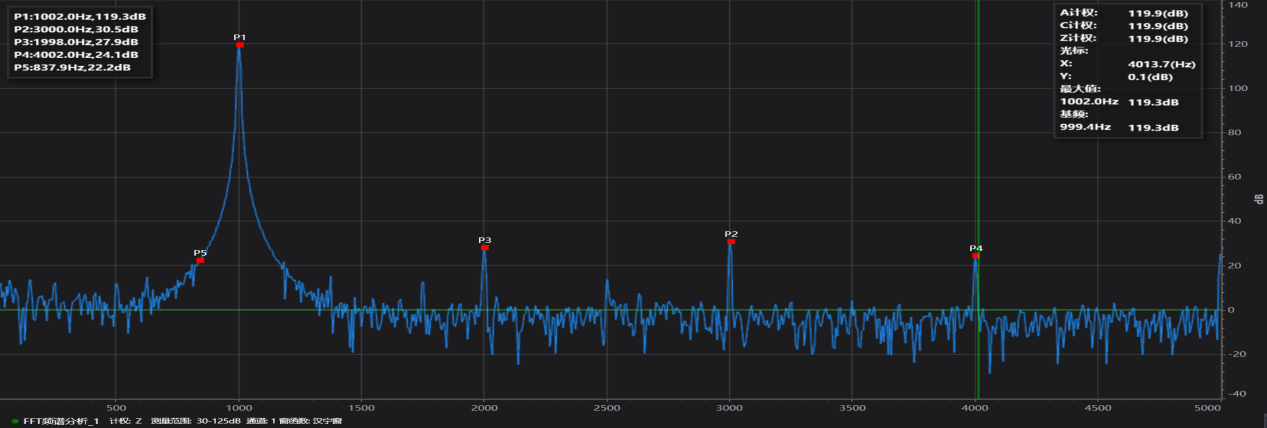

7、FFT分析模塊性能

1、窗函數類型：漢寧窗、漢明窗、平頂窗、布萊克曼窗、梯形窗、三角窗、矩形窗

 2、FFT線數：256、512、1024、2048、4096、8192、16384、32768、65536

 3、平均方式：線性、指數

4、數據重疊率：0、25%、50%、75%

 5、特殊功能：互譜、諧波分析、超限測量、最大值保持等

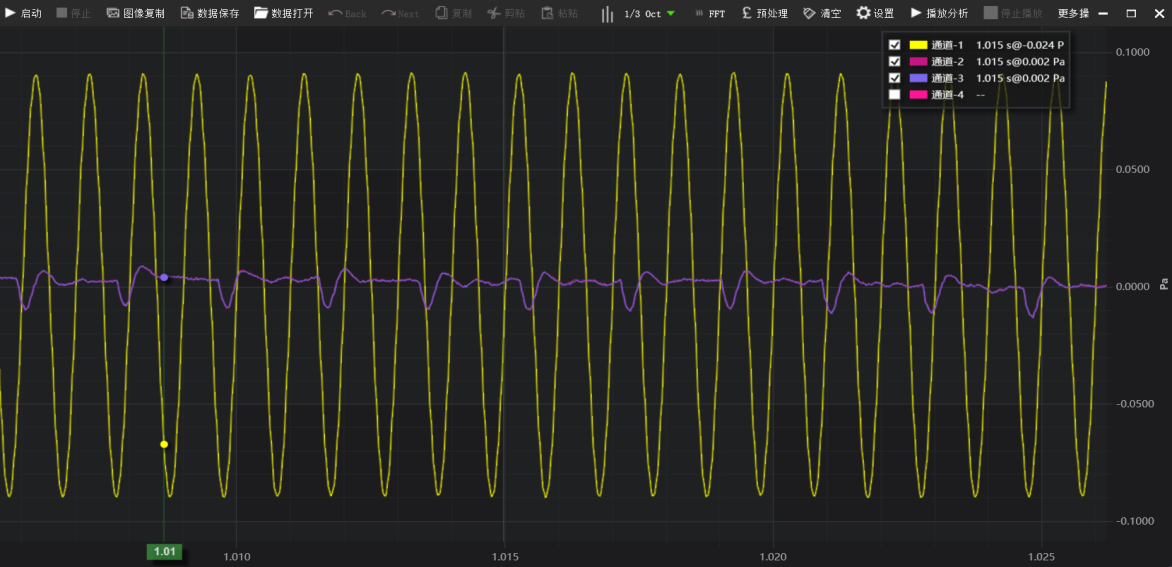

8、采集分析軟件

1. 實時采集顯示波形，支持多通道同步采集，采集時間可設定。

2. 可對波形數據剪切.粘貼.復制.另存,放大,縮小.

3. 配相應軟件可對記錄波形進行后分析



















9、頻率分析軟件模塊

1、以色譜圖的形式直觀展現產品一段時間的頻譜變化

2、用于故障特征點分析診斷用，橫坐標為時間，縱坐標頻率，分貝大小用顏色表示；

3、時間切片，顯示某一時刻頻率、幅值二維圖

4、頻率切片，顯示某一頻率的時間歷程二維圖

       5、數據可保存，后續脫機分析





10、階次分析軟件模塊

1、轉速、時間二維曲線圖

2、階次、時間二維曲線圖

3、轉速、階次二維曲線圖

4、1階~72階同步測量，選取顯示，數據導出

5、階次提取帶寬可設

6、根據總值自動生成可設的階次限值

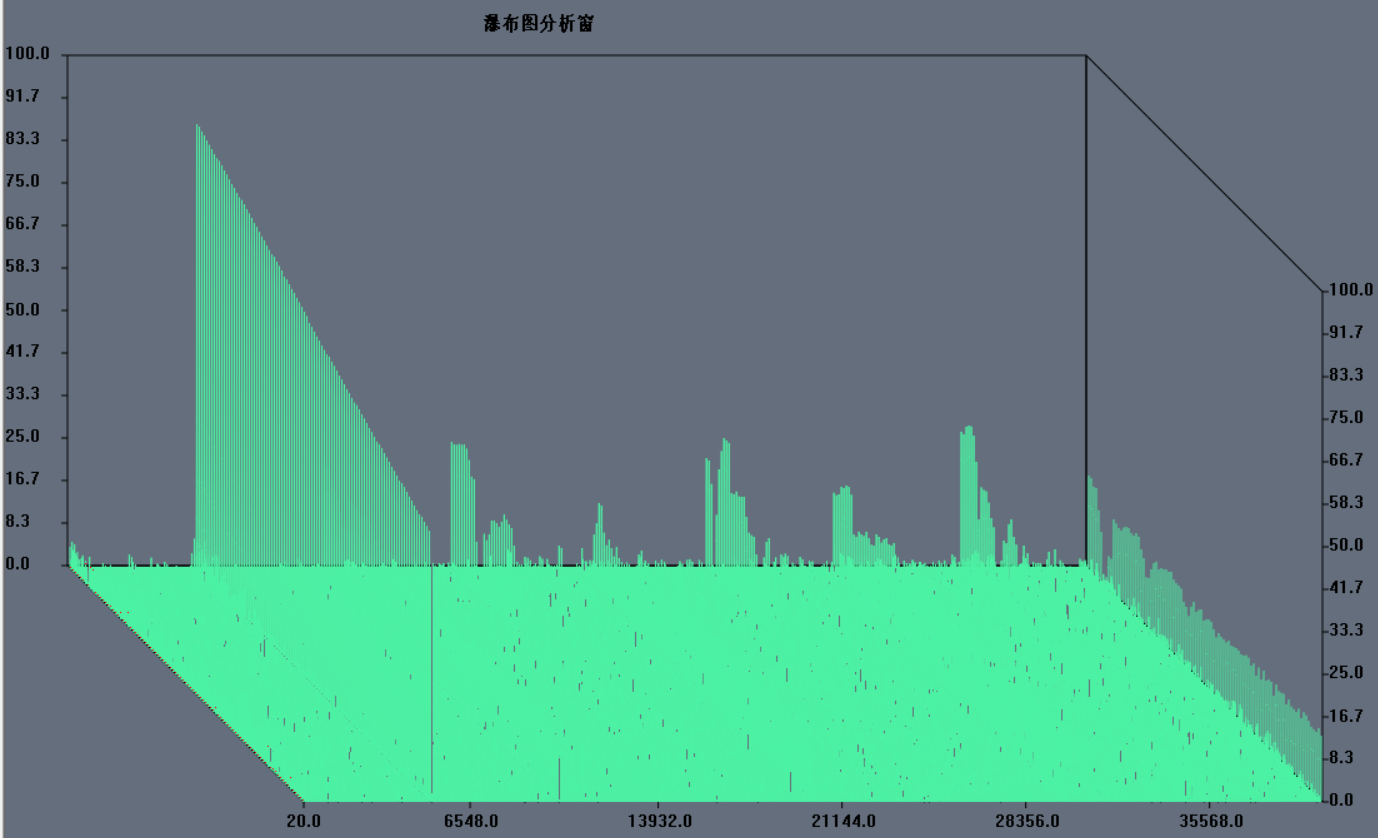

 11、瀑布圖分析軟件模塊

1、實時刷新時間、頻率、幅度三維曲線圖

2、可選擇查看某一頻點的各時刻幅度值

3、可選擇查看某一時刻的二維頻譜圖

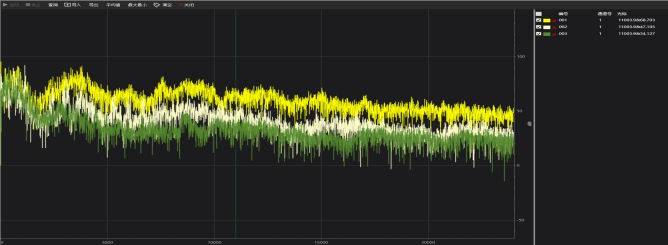

12、對比分析軟件

可從分析窗單次添加或數據庫中批量導入數據進行對比分析。

可以計算多條曲線的平均值，最大值，最小值計算；

可以編輯公式，進行多條曲線間的數據計算功能；

數據可導出保存



















13、數據庫管理軟件

一鍵存儲多個分析模塊數據

支持時間、序號等索引數據，導入數據到模塊顯示

可批量選取導入數據到對比分析窗
