ACE6502型 傳遞函數吸聲系數測量系統
產品名稱：ACE6502型 傳遞函數吸聲系數測量系統
產品描述：傳遞函數吸聲系數測量系統由阻抗管、AWA8571型功放、AWA6290L+型多通道噪聲振動分析儀，經過嚴格相位配對的1/4”傳聲器對及分析軟件組成?？蓽y定法向入射條件下吸聲材料的吸聲系數，較之駐波比法更為快捷......
產品介紹

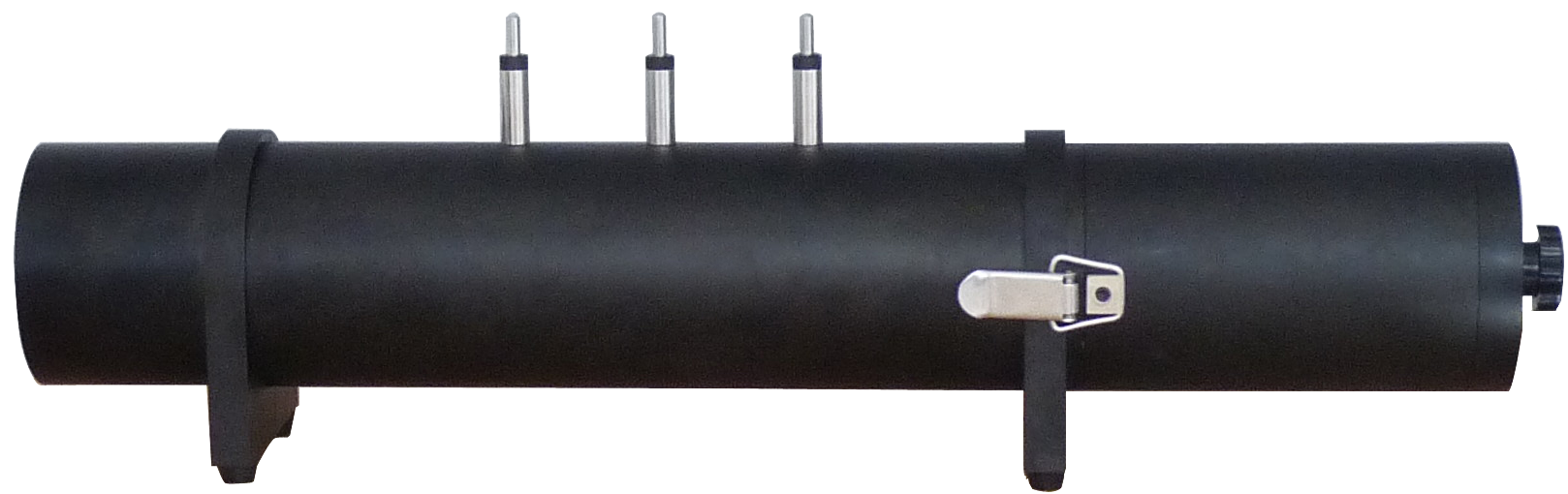

傳遞函數吸聲系數測量系統由阻抗管、AWA8571型功放、AWA6290L+型多通道噪聲振動分析儀，經過嚴格相位配對的1/4”傳聲器對及分析軟件組成?？蓽y定法向入射條件下吸聲材料的吸聲系數，較之駐波比法更為快捷。阻抗管根據管徑及用途不同又分為：AWA8551型阻抗管，AWA8551A型阻抗管，AWA8551T型傳遞損失管，AWA8551AT型傳遞損失管。
主要特點
符合標準：GB/T 18696.2-2002（ISO 10534-2:1998）《聲學 阻抗管中吸聲系數和聲阻抗的測量 第2部分 傳遞函數法》
雙傳聲器傳遞函數法
多種管徑，多種傳聲器間距，測量的頻率范圍寬
相位嚴格配對，下限頻率低
只需小的樣品
樣品安裝及拆卸方便
樣品的后腔可調節
測試效率高，測量精度高
測量參數齊全，并可以導出及自動生成報告
技術參數
|
型號 參數 |
AWA8551型 阻抗管 |
AWA8551A型 阻抗管 |
AWA8551T型 隔聲管 |
AWA8551AT型 隔聲管 |
|
頻率范圍 |
50 Hz-1.6 kHz 500 Hz-6.4 kHz |
100 Hz-3.2 kHz |
50 Hz-1.6 kHz 500 Hz-6.4 kHz |
100 Hz-3.2 kHz |
|
吸聲系數測量 |
有 |
有 |
有 |
有 |
|
反射系數測量 |
有 |
有 |
有 |
有 |
|
聲阻抗率測量 |
有 |
有 |
有 |
有 |
|
聲導納率測量 |
有 |
有 |
有 |
有 |
|
傳遞損失/隔聲量 |
無 |
無 |
有 |
有 |
主要功能
軟件提示信息豐富，用戶可在軟件引導下輕松完成測試
傳聲器間距及傳聲器到材料距離允許用戶自行輸入
可以將不同頻段的吸聲或隔聲特性曲線自動拼接起來
可以記憶多條曲線，方便產品改進時進行比較
可以求多條曲線的平均值，并畫出平均值曲線
含均衡器的白噪聲信號發生器，可以保證最佳信噪比
配置清單
|
|
單價 |
50Hz-6.4kHz 吸聲測量 |
100Hz-3.2kHz 吸聲測量 |
50Hz-6.4kHz 吸聲及隔聲測量 |
100Hz-3.2kHz 吸聲及隔聲測量 |
|
AWA8551阻抗管 |
28000元 |
1套 |
-- |
-- |
-- |
|
AWA8551A阻抗管 |
22000元 |
-- |
1套 |
-- |
-- |
|
AWA8551T阻抗管 |
34000元 |
-- |
-- |
1套 |
-- |
|
AWA8551AT阻抗管 |
28000元 |
-- |
-- |
-- |
1套 |
|
1/4“測量傳聲器對 |
15000元 |
1對 |
1對 |
2對 |
2對 |
|
AWA14614E前置放大器 |
2400元 |
2個 |
2個 |
4個 |
4個 |
|
AWA6290L+兩通道分析儀 |
25800元 |
1臺 |
1臺 |
-- |
-- |
|
AWA6290L+四通道分析儀 |
45800元 |
-- |
-- |
1臺 |
1臺 |
|
AWA5871功率放大器 |
2600元 |
1 |
1 |
1 |
1 |
|
信號發生軟件 |
3000元 |
1 |
1 |
1 |
1 |
|
1/3 OCT分析軟件 |
3000元 |
2通道授權 |
2通道授權 |
4通道授權 |
4通道授權 |
|
FFT 分析軟件 |
2500元 |
2通道授權 |
2通道授權 |
4通道授權 |
4通道授權 |
|
傳遞函數吸聲系數測量軟件 |
13000元 |
1 |
1 |
1 |
1 |
|
四傳聲器隔聲測量軟件 |
11000元 |
-- |
-- |
1 |
1 |
|
成套價 |
|
117,200 |
111,200 |
171,000 |
165,000 |
備注：上門安裝調試費的收取，無折扣
江浙滬 1000元/次
新疆，青海，西藏，云南，廣西，黑龍江，內蒙，寧夏，四川,陜西 3000元/次
其他地區 2000元/次
