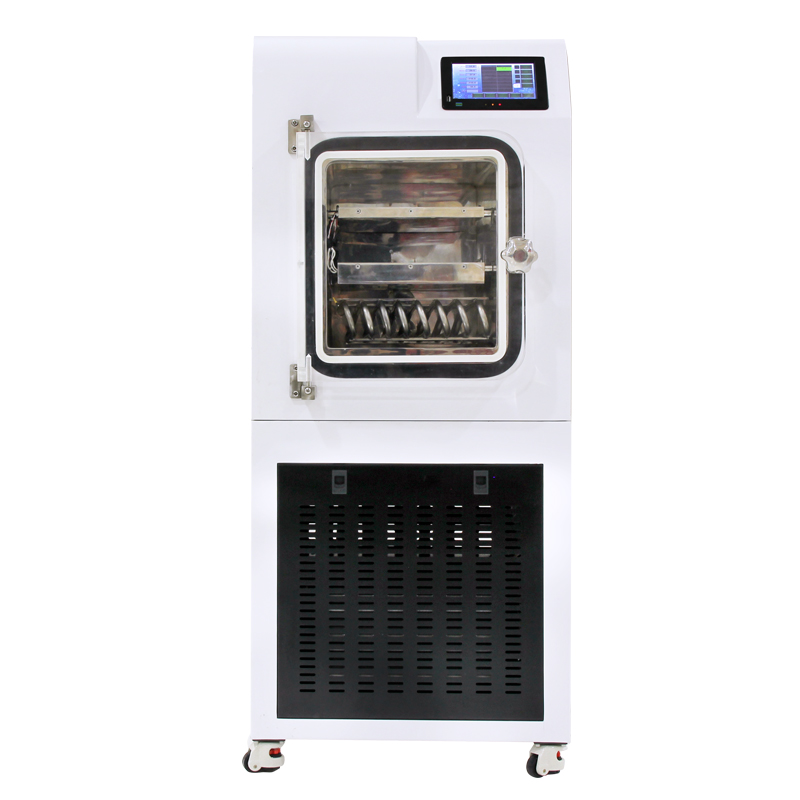

制造標準Manufacture Standards

生產（中?。┬?/span>

A、干燥箱

序號SN

名稱

Name

型號/規格/材質

Model/Specifications/Material

數量

Number

1

干燥箱Chamber

AISI304L不銹鋼

1套

2

板層Shelves

AISI304L不銹鋼

1套

尺寸：400*270

2+1層

3

箱門Door

亞克力或者不銹鋼

1套

4

安全手柄門鎖

Door lock system with safe bolt

不銹鋼

1套

5

制品測溫探頭

Product sensors

Pt-100 熱電阻A級

2支

6

導熱油溫度探頭

Temperature sensors

(thermal fluid)

Pt-100 熱電阻A級

1支

8

箱體材料

不銹鋼304

1套

9

箱體材料）

304不銹鋼5mm

1套

性能參數Performance parameters

1

設計壓力

Design pressure

0.15Mpa

2

設計溫度

Design temperature

128℃

3

光潔度   Finish

Ra≤0.4

4

平整度Level

0.5mm/m

5

板層溫度

-55℃到60℃;

6

板層可達溫度

+60℃

7

板層溫度均勻性

Shelves temperature

uniformity

±1.5°C（空載平衡后）

±1.5°C（soak stage）

8

擱板間距

Spacing

70mm

9

干燥箱外形

Chamber type

長方型   Rectangular

10

保溫層

Insulation

B1   級 保溫棉

B1    Cotton insulation

11

開門方向

Open direction

向右 /左

12

門密封條

Sealing strips for doors

硅橡膠

技術優勢   Technical advantages

1

不銹鋼板材均采用優質板材，保證箱體表面光潔度，從而保證無菌要求；

2

板層具有很高強度，能夠耐受長期使用；

3

板層通過機械加工，可保證高要求平整度；

4

板層控溫精度±1℃（PID調節）；

5

密封條門，可防止積水，更加符合無菌要求；

B、冷凝器（含盤管）   Condenser (with coiled pipe)

序號

SN

名稱

Name

型號/規格/材質

Model/Specifications/Material

數量

Number

1

冷凝器

Condenser

AISI 304L   不銹鋼

1套

2

冷凝盤管

Condenser coiled pipe

外置盤管

1套

3

冷凝器測溫探頭

Temperature sensors

(condenser)

Pt-100 熱電阻   A級

1支

4

化霜

Valve for de-icing

電加熱

1個

性能參數   Performance parameters

1

設計壓力   Design pressure

0.15Mpa

2

設計溫度

Design temperature

128℃

3

光潔度   Finish

Ra≤0.4um

4

盤管極限溫度

Coiled temperature Min

-60℃到-70℃

5

冷凝器捕冰能力

Condenser frosting

capacity

4Kg/批（物料凍干的時間與物料特性及厚度有關）

6

冷凝器外型

Condenser type

方形

7

盤管方式

方形

8

是否有觀察窗

有

9

與箱體連接管路

一體

技術優勢   Technical advantages

1

不銹鋼板材均采用304板材，保證箱體表面光潔度，從而保證無菌要求；

D、制冷系統   Refrigeration system

序號

SN

名稱

Name

型號/規格/材質

Model/Specifications/Material

數量

Number

1

壓縮機型號及數量

Compressor model and

number

泰康壓縮機

1臺

2

制冷劑

Refrigerant

R404a ,R23綠色環保型 ，

適量

Right quantity

3

油分離器

Oil separator

丹佛斯

1個

5

壓力自動保護裝置

Automatic protective

device for pressure

丹佛斯

1個

6

除酸干燥過濾器

Filter for disacidifying and drying

丹佛斯

1套

7

壓力表   Pressure meter

臺灣

2個

8

膨脹閥   Expansion valve

丹佛斯

2個

9

管道保溫材料

B1級保溫棉

1套

10

水冷冷凝器

濟南

10P

性能參數   Performance parameters

1

板層制冷速度（空載）

Shelf cooling time (empty)

+20～-30°C ≤60minutes

2

冷凝器制冷速度（空載）

Condenser cooling time

(empty)

+20～-30°C ≤ 30 minutes

技術優勢Technical advantages

1

壓縮機采用“泰康”品牌，采用覆疊制冷方式，降溫速度快，溫度低，性能更加穩定、可靠；

2

采用符合蒙特利爾公約的環保型制冷劑；

Adopt the environmental protection type refrigerant which accords with the Montreal Convention.

3

壓縮機電機多重保護功能；

The poly-protection function of compressor motor

性能參數   Performance parameters

1

加熱速度Heating rate

1°C/min

技術優勢   Technical advantages

1

電加熱采用PID能量調節控制，可以 有效的利用加熱能源；

Electric heating is controled by PID which can use the heating energy most effectively.

K、電氣控制系統   Electric control system

序號

SN

名稱

Name

型號/規格/材質

Model/Specifications/Material

數量

Number

1

電氣標準

Electric standard

國家標準

／

2

PLC

包含溫度模塊

2套

5

觸摸屏   Touch screen

南京研沃

1個

6

空氣開關    Breaker

正泰

／

7

交流接觸器   AC contactor

正泰

／

8

中間繼電器

正泰

9

固態繼電器

正泰

10

開關電源

正泰

12

液壓站

國產

13

油缸

國產

14

電氣保護等級

Protection class

IP22

／

控制方式   Control type

手動及自動控制   Manual and automatic

軟件功能   Software function

1

冷凍干燥（手動、自動，可任意切換）

Freeze drying (switch the type between manual and automatic randomly)

2

化霜

5

工藝設定（配方管理）Technique setting (recipe management)

技術優勢   Technical advantages

1

多組密碼，可選定多組操作權限(選電腦就有此項)；

2

自動、手動在任何節點任意切換；

3

系統操作可在無菌室、機房、凍干控制室進行，并且相互具有互鎖功能，避免誤操作

4

無菌室裝有液壓急停按鈕，可在緊急情況下強制停止板層運行(壓塞有此項)；

5

友善的人機界面具有各種部件工作狀態及溫度、真空度參數顯示；

6

“配方管理”可設多條凍干工藝曲線(選電腦就有此項)；

7

“冷凍干燥”自動過程有階段顯示功能；

8

具有數據、曲線兩種記錄功能，可根據批號隨時調用或打印(選電腦就有此項)；

9

可存儲數據、曲線記錄；

10

“冷凍干燥”完成后，可將“工藝配方”、“數據曲線”、“歷史記錄”、“操作記錄”、“報警記錄”等原始記錄一起打印，可作為批產品的詳細批記錄進行保存(選電腦就有此項)；

11

可根據用戶實際使用需要增加相應軟件功能；
